探す
GeomCatalog で STEP / IGES / STL を取り込み、サムネイル一覧や検索・整理で必要なモデルを素早く見つけます。

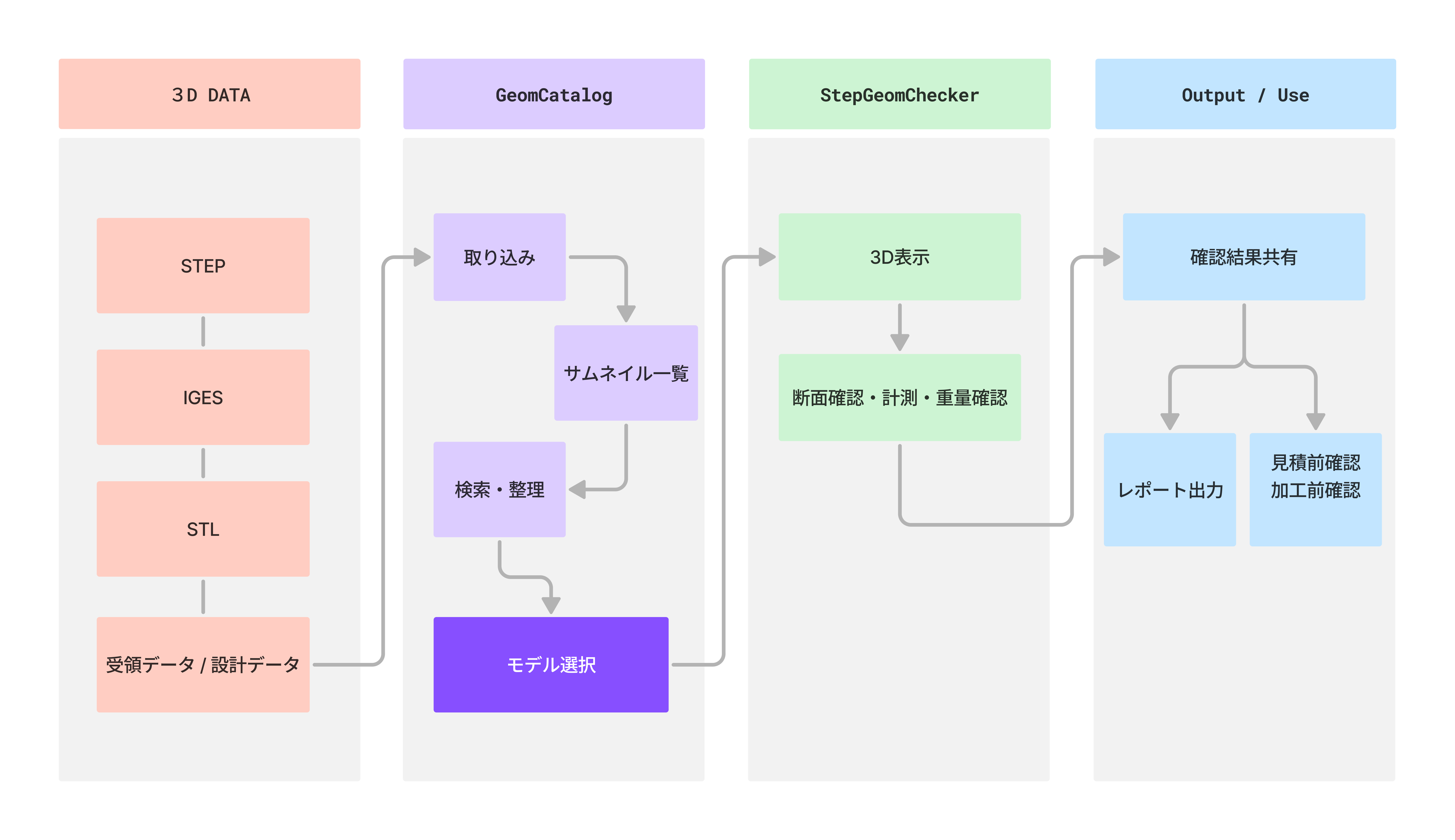

3Dデータ連携フロー
GeomCatalog で 3D データを整理・検索し、StepGeomChecker で詳細確認と計測へつなげる流れをまとめています。
確認する
選択したモデルを StepGeomChecker で開き、3D 表示、断面確認、計測、重量確認を進めます。
活用する
確認結果共有、レポート出力、見積前確認、加工前確認までつなげられる構成です。
掲載ソフトウェア
無料配布中の StepGeomChecker と、試用版公開中の GeomCatalog を掲載しています。
Free Software
StepGeomChecker
無料STEPビューワ・3D計測ソフト。STEP / IGES / STL の確認・断面表示・寸法測定に対応
STEP、STP、IGES、IGS、STL に対応した Windows 向けの無料STEPビューワ・3D計測ソフトです。形状確認、断面表示、寸法測定、重量確認、パーツツリー閲覧まで行えます。
製造業での図面確認、見積前チェック、加工前検証、仕入先との3Dデータ共有などに使いやすく、用途や運用に応じた機能追加・カスタマイズについてもご相談いただけます。
対応形式STL / STEP / STP / IGS / IGES
提供形態無料配布中
主な用途STEPデータ確認・断面表示・寸法測定
対応環境Windows 10 / 11 64-bit
Free Trial
GeomCatalog

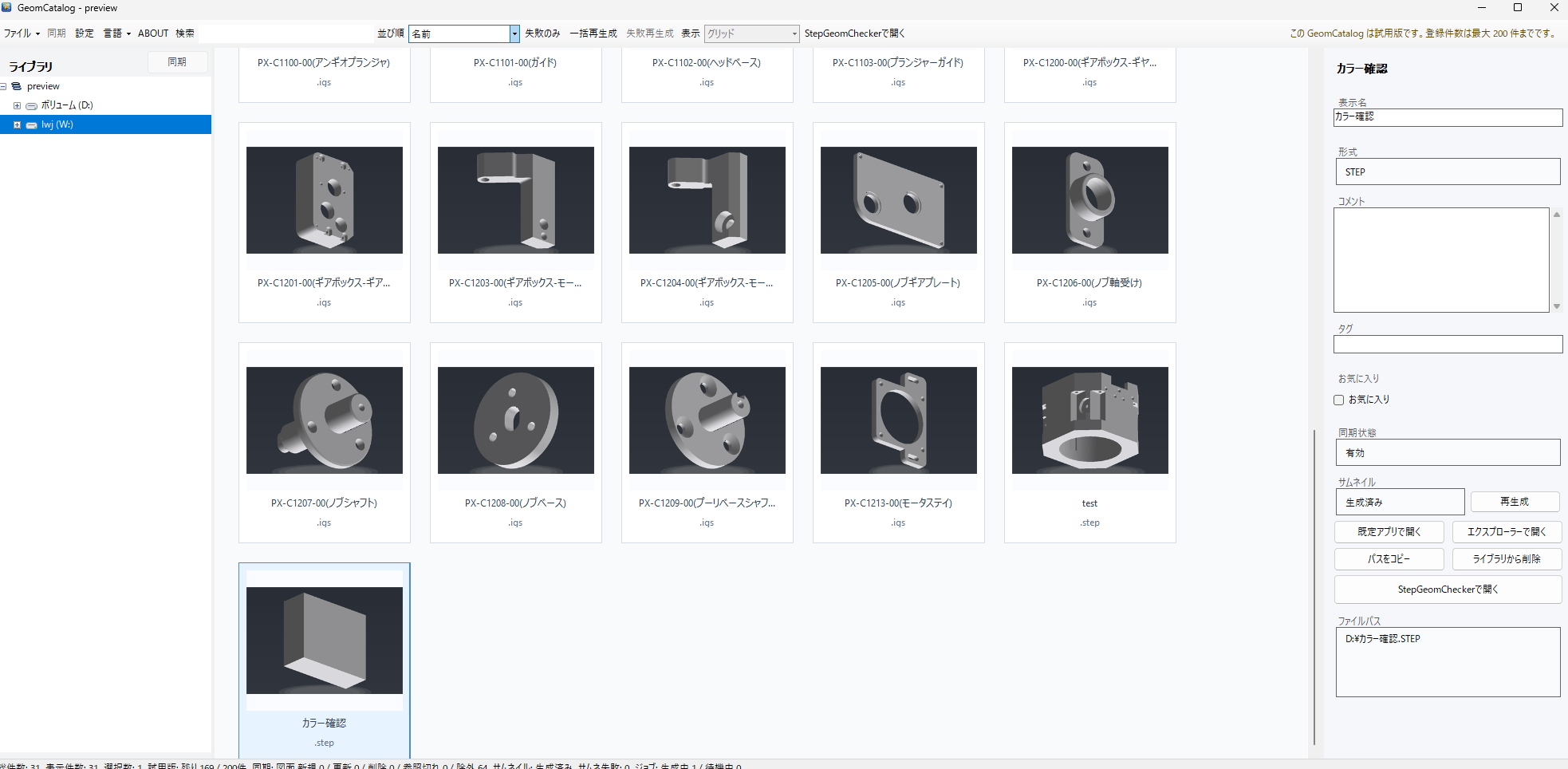

3D設計データをサムネイル付きで整理・検索できるローカルカタログ
STEP / IGES / STL などの3Dデータを一覧で見ながら、表示名・コメント・タグで整理できる Windows 向けツールです。
試用版は最大200件まで登録でき、Reference 取り込みと StepGeomChecker 連携で評価を始められます。
対応形式STEP / STP / IGS / IGES / STL
対応環境Windows 10 / 11 x64
試用版最大200件まで登録可能
主な用途3Dデータ整理・検索・再利用
- ・StepGeomChecker は、詳細確認・断面確認・寸法計測・重量確認を担当します。
- ・GeomCatalog は、3Dデータの取り込み、サムネイル一覧、検索・整理、モデル選択を担当します。
- ・受領データ / 設計データを探す作業と、詳しく確認する作業を分けて運用しやすくします。
ソフトウェアの公式情報
StepGeomChecker
STEP / IGES / STL の表示、断面確認、寸法計測、重量確認に対応する Windows 向けの無料STEPビューワです。V3.2では複数モデルの組み立て、組み立てマニュアル・線画の作成、STLモデルの計測、`.sgcassy`形式での保存・再読み込みに対応しました。V2.4では四角BOXと円柱BOXによる外形確認にも対応しています。
GeomCatalog
STEP / IGES / STL などの3Dデータをサムネイルで一覧表示し、整理・検索できる Windows 向けの3Dカタログです。試用版は最大200件まで登録できます。
確認の流れ
受領データや設計データを GeomCatalog で探し、必要なモデルを StepGeomChecker で開いて詳細確認や計測へつなげる運用を想定しています。
